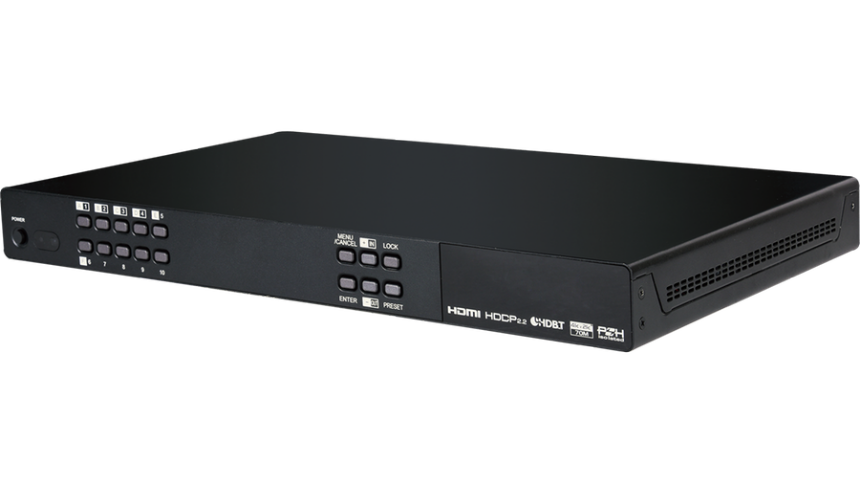

CPLUS-442CVEA
4K60 (4:4:4) 4×6 HDMI/Audio over HDBaseT Matrix with IR, RS-232, PoH (PSE), LAN & OAR
Questa matrice HDMI e HDBaseT 4 × 6 supporta l'instradamento e la trasmissione di video (risoluzioni fino a 4K a 60Hz con HDMI 2.0 e HDCP 2.2) e audio (analogico digitale / stereo multicanale) fornendo al contempo un controllo flessibile tramite IR, RS-232 , Telnet o WebGUI. È possibile instradare fino a quattro sorgenti UltraHD verso una delle sei destinazioni, quattro tramite cavi Cat.5e / 6/7 singoli (fino a 100 m a 1080p o fino a 60 m a 4K a 30Hz) e due tramite uscite HDMI 2.0. Le due uscite HDMI 2.0 supportano la trasmissione di sorgenti HDMI UltraHD da 18 Gbps (fino a 4K a 60Hz, 4: 4: 4) da qualsiasi ingresso HDMI o possono rispecchiare qualsiasi uscita HDBaseT per il monitoraggio locale. Il video 3D è supportato anche quando sono collegate sorgenti e display compatibili.
Questo prodotto supporta l'audio digitale LPCM a 7.1 canali e i formati audio bitstream e HD bitstream avanzati. Inoltre, sono disponibili quattro uscite audio analogiche per fornire audio breakout stereo dall'uscita HDBaseT associata (solo sorgenti LPCM 2.0). Oltre al routing video di base, questo prodotto incorpora anche una matrice audio indipendente con sei uscite audio e quattro ingressi audio. Offrendo routing, inserimento ed estrazione audio discreti, questo prodotto consente di avere più zone audio all'interno dell'installazione. Questo prodotto supporta la funzione del canale Optical Audio Return (OAR), presente sui ricevitori HDBaseT compatibili, che consente di rinviare all'unità matrice le sorgenti audio ottiche collegate a tali ricevitori.
Il supporto LAN consente di estendere la tua rete 100BaseT a smart TV o console di gioco. La funzione Power over HDBaseT (PoH) può alimentare ricevitori compatibili, fornendo una maggiore flessibilità nelle installazioni. Il controllo avviene tramite pulsanti di selezione manuale, WebGUI, Telnet, RS-232 o telecomando IR.
Specifiche tecniche

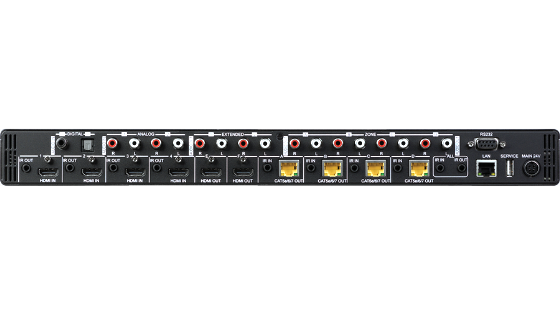

Ingressi
  • 4x HDMI [4x AV e dati non compressi]
  • 1x TOSLINK [1x LPCM 2 canali OTTICO]
  • 1x RCA [1x COAX 2 canali LPCM]
  • 4x RCA [2x Stereo (L / R)]
  • 1x 3.5mm [1x ALL Infrared Receiver]
  • 4x 3.5mm [4x Infrared Receiver]
  • 1x DE-9 [1x dati RS-232]
  • 1x RJ-45 [1x controllo IP / servizio LAN]
  • 1x USB Type-A [1x SERVICE Propriety Data]
Uscite
  • 2x HDMI [2x AV e dati non compressi]
  • 4x RJ-45 [4x HDMI e dati propri]
  • 12x RCA [6x Stereo (L / R)]
  • 1x 3,5mm [1x ALL Infrared Emitter]
  • 4x 3.5mm [4x Infrared Emitter]
Caratteristiche
  • HDMI 2.0, HDCP 1.4 and HDCP 2.2 compliant
  • Routes 4 HDMI sources to 6 displays using 4 HDBaseT outputs and 2 independent or mirrored HDMI outputs
  • HDBaseT 5-Play™ convergence: High-Definition video and audio, 100BaseT Ethernet, 48v PoH (Power over HDBaseT) and control (Bidirectional IR & RS-232 pass through)
  • Supported HDBaseT resolutions: VGA~WUXGA, 480i~1080p, 4K@24/25/30Hz (RGB, YUV 4:4:4 & YUV 4:2:2) & 4K@60Hz (YUV 4:2:0) dependent upon the output display’s EDID settings
  • Supports HDMI output resolutions up to 4K@60Hz (RGB/YUV 4:4:4)
  • Supports automatic 4K@60Hz RGB/YUV 4:4:4 to YUV 4:2:0 conversion for HDBaseT outputs
  • 4K@30Hz signals can be transmitted up to 60m via Cat.5e/6 and up to 100m via Cat.6a/7
  • Supports pass-through of all standard digital audio formats: LPCM 2.0/5.1/7.1, bitstream, and HD bitstream
  • Supports audio matrix functionality enabling full audio management of the system including HDBaseT audio selection, fully independent audio-only zones and HDMI audio embedding and de-embedding (LPCM only)
  • Supports Digital to Analog Conversion (DAC) and Analog to Digital Conversion (ADC) for audio integration
  • Supports volume, treble, bass, and audio delay for lip-sync (up to 230ms) on analog audio outputs and mute on all outputs
  • HDBaseT outputs with Optical Audio Return (OAR) support
  • Advanced internal and external EDID management with 4 sets of configurable EDID settings
  • Bi-directional IR support over HDBaseT

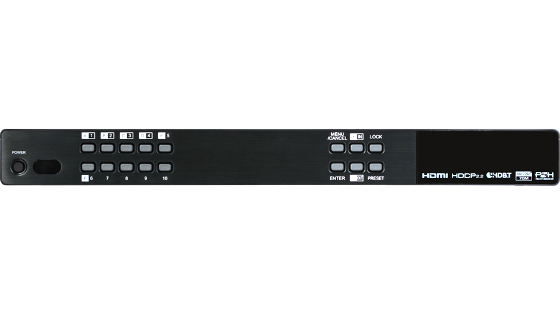

  • Control via front panel controls, Ethernet (Telnet & WebGUI), RS-232, and IR remote
  • 1U rack mounted design
