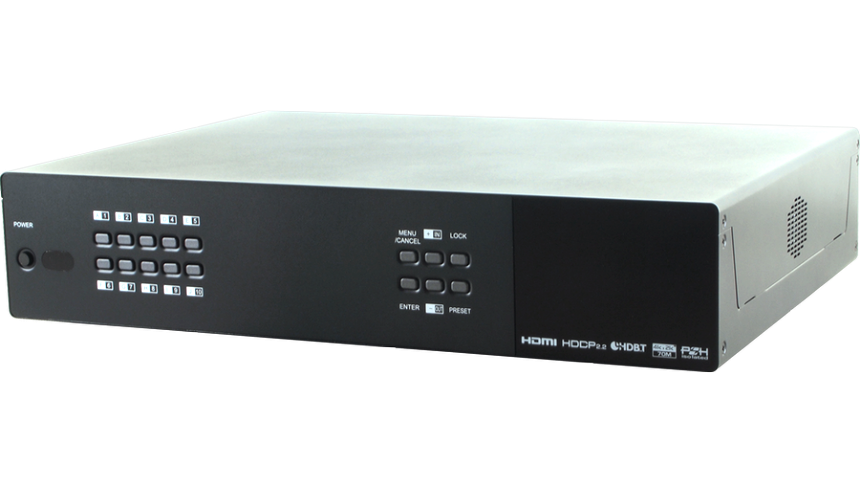

CPLUS-1082CVEA
4K60 (4:4:4) 10×10 HDMI/Audio over HDBaseT Matrix with IR, RS-232, PoH (PSE), LAN & OAR
Questa matrice HDMI / HDBaseT 10 × 10 supporta l'instradamento e la trasmissione di video (risoluzioni fino a 4K a 60Hz con HDMI 2.0 e HDCP 2.2) e audio (analogico digitale / stereo multicanale) fornendo al contempo un controllo flessibile tramite IR, RS-232 , Telnet o WebGUI. È possibile instradare fino a dieci sorgenti HD verso una delle otto destinazioni tramite un singolo cavo Cat.5e / 6/7 (fino a 100 ma 1080p o fino a 60 ma 4K a 30Hz). Le due uscite HDMI 2.0 supportano la trasmissione di sorgenti HDMI UltraHD 6G (fino a 4K a 60Hz, 4: 4: 4) da qualsiasi ingresso HDMI o possono rispecchiare qualsiasi uscita HDBaseT per il monitoraggio locale. Il video 3D è supportato anche quando sono collegate sorgenti e display compatibili. Questo prodotto supporta l'audio digitale LPCM a 7.1 canali e i formati audio bitstream e HD bitstream avanzati. Inoltre, sono disponibili quattro uscite audio analogiche per fornire audio breakout stereo dall'uscita HDBaseT associata (solo sorgenti LPCM 2.0).
Oltre al routing video di base, questo prodotto incorpora anche una matrice audio indipendente con 14 uscite audio e 10 ingressi audio. Offrendo routing, inserimento ed estrazione audio discreti, questo prodotto consente di avere più zone audio all'interno dell'installazione. Inoltre, la matrice contiene 3 mixer audio indipendenti che consentono applicazioni come l'aggiunta di musica o voice over a video esistenti. Questo prodotto supporta la funzione del canale Optical Audio Return (OAR), presente sui ricevitori HDBaseT compatibili, che consente di rinviare all'unità matrice le sorgenti audio ottiche collegate a tali ricevitori.
Il supporto LAN consente di estendere la tua rete 100BaseT a smart TV o console di gioco. Vengono forniti schemi di test generati internamente (fino a risoluzioni UHD fino a 6G) per agevolare l'installazione, fornendo un modo semplice per verificare la funzionalità sia della matrice che del sink. La funzione Power over HDBaseT (PoH) può alimentare ricevitori compatibili, fornendo una maggiore flessibilità nelle installazioni. Il controllo avviene tramite pulsanti di selezione manuale, WebGUI, Telnet, RS-232 o telecomando IR.
Oltre al routing video di base, questo prodotto incorpora anche una matrice audio indipendente con 14 uscite audio e 10 ingressi audio. Offrendo routing, inserimento ed estrazione audio discreti, questo prodotto consente di avere più zone audio all'interno dell'installazione. Inoltre, la matrice contiene 3 mixer audio indipendenti che consentono applicazioni come l'aggiunta di musica o voice over a video esistenti. Questo prodotto supporta la funzione del canale Optical Audio Return (OAR), presente sui ricevitori HDBaseT compatibili, che consente di rinviare all'unità matrice le sorgenti audio ottiche collegate a tali ricevitori.
Il supporto LAN consente di estendere la tua rete 100BaseT a smart TV o console di gioco. Vengono forniti schemi di test generati internamente (fino a risoluzioni UHD fino a 6G) per agevolare l'installazione, fornendo un modo semplice per verificare la funzionalità sia della matrice che del sink. La funzione Power over HDBaseT (PoH) può alimentare ricevitori compatibili, fornendo una maggiore flessibilità nelle installazioni. Il controllo avviene tramite pulsanti di selezione manuale, WebGUI, Telnet, RS-232 o telecomando IR.
Specifiche tecniche

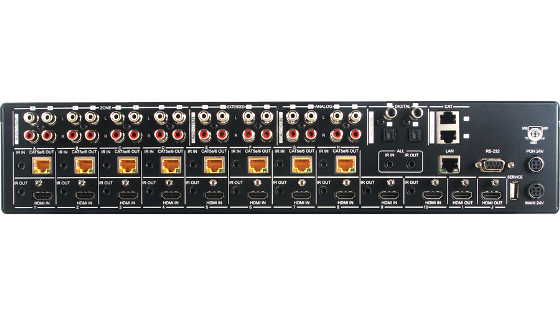

Ingressi
- 10x HDMI [10x AV e dati non compressi]
- 2x TOSLINK [2x LPCM OTTICO a 2 canali]
- 2x RCA [2x COAXIAL 2 canali LPCM]
- 8x RCA [4x Stereo (L / R)]
- 2x RJ-45 [2x IN / OUT Digital Audio Propriety Data]
- 8x 3.5mm [8x Infrared Receiver]
- 1x 3.5mm [1x ALL Infrared Receiver]
- 1x RJ-45 [1x controllo IP / servizio LAN]
- 1x DE-9 [1x dati RS-232]
- 1x USB Type-A [1x SERVICE Propriety Data]
- 8x RJ-45 [8x HDMI e dati propri]
- 2x HDMI [2x AV e dati non compressi]
- 8x RCA [4x EXTENDED Stereo (L / R)]
- 16x RCA [8x ZONE Stereo (L / R)]
- 10x 3.5mm [10x Infrared Emitter]
- 1x 3,5mm [1x ALL Infrared Emitter]
Caratteristiche
- Conforme a HDMI 2.0, HDCP 1.4 e HDCP 2.2
- Instrada dieci sorgenti HDMI su dieci display utilizzando otto uscite HDBaseT e due uscite HDMI indipendenti o speculari
- Convergenza HDBaseT 5-Play ™: video e audio ad alta definizione, Ethernet 100BaseT, PoH (Power over HDBaseT) e controllo (pass-through bidirezionale IR e RS-232)
- Risoluzioni HDBaseT supportate: VGA ~ WUXGA, 480i ~ 1080p, 4K @ 24/25 / 30Hz (RGB, YUV 4: 4: 4 e YUV 4: 2: 2) e 4K @ 60Hz (YUV 4: 2: 0) sulle impostazioni EDID del display di output
- Supporta risoluzioni di uscita HDMI fino a 4K a 60Hz (RGB / YUV 4: 4: 4)
- Supporta la conversione automatica da 4K a 60Hz RGB / YUV 4: 4: 4 a YUV 4: 2: 0 per le uscite HDBaseT
- I segnali 4K a 30Hz possono essere trasmessi fino a 60 m tramite Cat.5e / 6 e fino a 100 m tramite Cat.6a / 7
- Supporta il pass-through di tutti i formati audio digitali standard: LPCM 2.0 / 5.1 / 7.1, bitstream e bitstream HD
- Supporta la funzionalità matrice audio che consente la gestione audio completa del sistema, compresa la selezione audio HDBaseT, zone di solo audio completamente indipendenti e incorporamento e decodificatore audio HDMI (solo LPCM)
- Supporta la conversione da digitale ad analogico (DAC) e la conversione da analogico a digitale (ADC) per l'integrazione audio
- Supporta audio integrato su ingressi e uscite CAT per la trasmissione fino a 300m
- Supporta volume, alti, bassi e ritardo audio per la sincronizzazione labiale (fino a 230 ms) su uscite audio analogiche e silenzia su tutte le uscite
- Uscite HDBaseT con supporto OAR (Optical Audio Return)
- Funzionalità del mixer audio (tre mixer in totale)
- Gestione avanzata EDID interna ed esterna con 4 set di impostazioni EDID configurabili
- Generazione di pattern di test interni per test self e sink
- In grado di generare segnali di prova fino a 4K a 60Hz
- Supporto IR bidirezionale su HDBaseT

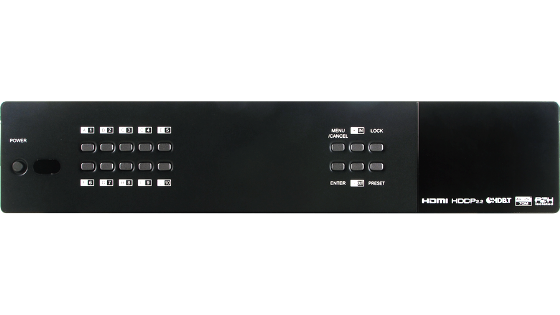

- Controllo tramite controlli del pannello frontale, Ethernet (Telnet e WebGUI), RS-232 e telecomando IR
- Design montato su rack 2U
