CPLUS-662CVAL
4K60 (4:4:4) 6×8 HDMI/Audio over HDBaseT Matrix with IR, RS-232, PoH (PSE) & OAR
Questa matrice HDMI e HDBaseT 6 × 8 supporta l'instradamento e la trasmissione di video (risoluzioni fino a 4K a 60Hz con HDMI 2.0 e HDCP 2.2) e audio (analogico digitale / stereo multicanale) fornendo al contempo un controllo flessibile via IR, RS-232 , Telnet o WebGUI. È possibile instradare fino a sei sorgenti UltraHD verso una delle otto destinazioni, sei tramite cavi Cat.5e / 6/7 singoli (fino a 60m a 1080p o fino a 35m a 4K a 30Hz) e due tramite uscite HDMI 2.0. Le due uscite HDMI 2.0 supportano la trasmissione di sorgenti HDMI UltraHD da 18 Gbps (fino a 4K a 60Hz, 4: 4: 4) da qualsiasi ingresso HDMI o possono rispecchiare qualsiasi uscita HDBaseT per il monitoraggio locale. Il video 3D è supportato anche quando sono collegate sorgenti e display compatibili.
Questo prodotto supporta l'audio digitale LPCM a 7.1 canali e i formati audio bitstream e HD bitstream avanzati. Inoltre, sono disponibili sei uscite audio analogiche per fornire audio breakout stereo dall'uscita HDBaseT associata (solo sorgenti LPCM 2.0). Oltre al routing video di base, questo prodotto incorpora anche una matrice audio indipendente con otto uscite audio e quattro ingressi audio. Offrendo routing, inserimento ed estrazione audio discreti, questo prodotto consente di avere più zone audio all'interno dell'installazione. Questo prodotto supporta la funzione del canale Optical Audio Return (OAR), presente sui ricevitori HDBaseT compatibili, che consente di rinviare all'unità matrice le sorgenti audio ottiche collegate a tali ricevitori.
Vengono forniti schemi di test generati internamente (risoluzioni UHD fino a 18 Gbps) per facilitare l'installazione, fornendo un modo semplice per verificare la funzionalità sia della matrice che del sink. La funzione Power over HDBaseT (PoH) può alimentare ricevitori compatibili, fornendo una maggiore flessibilità nelle installazioni. Il controllo avviene tramite pulsanti di selezione manuale, WebGUI, Telnet, RS-232 o telecomando IR.
Questo prodotto supporta l'audio digitale LPCM a 7.1 canali e i formati audio bitstream e HD bitstream avanzati. Inoltre, sono disponibili sei uscite audio analogiche per fornire audio breakout stereo dall'uscita HDBaseT associata (solo sorgenti LPCM 2.0). Oltre al routing video di base, questo prodotto incorpora anche una matrice audio indipendente con otto uscite audio e quattro ingressi audio. Offrendo routing, inserimento ed estrazione audio discreti, questo prodotto consente di avere più zone audio all'interno dell'installazione. Questo prodotto supporta la funzione del canale Optical Audio Return (OAR), presente sui ricevitori HDBaseT compatibili, che consente di rinviare all'unità matrice le sorgenti audio ottiche collegate a tali ricevitori.
Vengono forniti schemi di test generati internamente (risoluzioni UHD fino a 18 Gbps) per facilitare l'installazione, fornendo un modo semplice per verificare la funzionalità sia della matrice che del sink. La funzione Power over HDBaseT (PoH) può alimentare ricevitori compatibili, fornendo una maggiore flessibilità nelle installazioni. Il controllo avviene tramite pulsanti di selezione manuale, WebGUI, Telnet, RS-232 o telecomando IR.
Specifiche tecniche

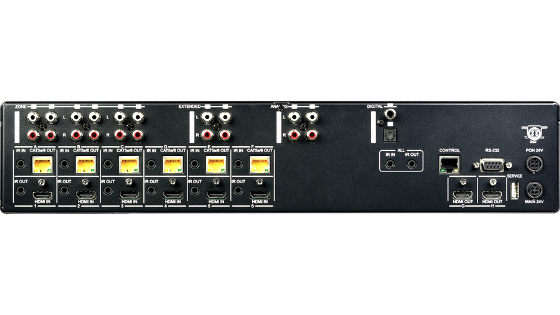

Ingressi
- 6x HDMI [6x AV e dati non compressi]
- 1x TOSLINK [1x LPCM 2 canali OTTICO]
- 1x RCA [1x COAX 2 canali LPCM]
- 4x RCA [2x Stereo (L / R)]
- 1x 3.5mm [1x ALL Infrared Receiver]
- 6x 3.5mm [6x Infrared Receiver]
- 1x DE-9 [1x dati RS-232]
- 1x RJ-45 [1x controllo IP]
- 1x USB Type-A [1x SERVICE Propriety Data]
- 2x HDMI [2x AV e dati non compressi]
- 6x RJ-45 [6x HDMI e dati propri]
- 12x RCA [6x Stereo (L / R)]
- 1x 3,5mm [1x ALL Infrared Emitter]
- 6x 3.5mm [6x Infrared Emitter]
Caratteristiche
- Conforme a HDMI 2.0, HDCP 1.4 e HDCP 2.2
- Instrada 6 sorgenti HDMI su 8 display utilizzando 6 uscite HDBaseT e 2 uscite HDMI indipendenti o speculari
- Supporto funzionalità HDBaseT: video e audio ad alta definizione, 48v PoH (Power over HDBaseT) e controllo (IR bidirezionale e RS-232 pass through)
- Risoluzioni HDBaseT supportate: VGA ~ WUXGA, 480i ~ 1080p, 4K @ 24/25 / 30Hz (RGB, YUV 4: 4: 4 e YUV 4: 2: 2) e 4K @ 60Hz (YUV 4: 2: 0) sulle impostazioni EDID del display di output
- Supporta risoluzioni di uscita HDMI fino a 4K a 60Hz (RGB / YUV 4: 4: 4)
- Supporta conversione automatica 4K @ 60Hz RGB / YUV 4: 4: 4 in YUV 4: 2: 0 per uscite HDBaseT
- I segnali 4K a 30Hz possono essere trasmessi fino a 35 m tramite Cat.5e / 6 e fino a 60 m tramite Cat.6a / 7
- Supporta il pass-through di tutti i formati audio digitali standard: LPCM 2.0 / 5.1 / 7.1, bitstream e bitstream HD
- Supporta la funzionalità matrice audio che consente la gestione audio completa del sistema, compresa la selezione audio HDBaseT, zone di solo audio completamente indipendenti e incorporamento e decodificatore audio HDMI (solo LPCM)
- Supporta la conversione da digitale ad analogico (DAC) e la conversione da analogico a digitale (ADC) per l'integrazione audio
- Supporta volume, alti, bassi e ritardo audio per la sincronizzazione labiale (fino a 230 ms) su uscite audio analogiche e silenzia su tutte le uscite
- Uscite HDBaseT con supporto OAR (Optical Audio Return)
- Gestione avanzata EDID interna ed esterna con 4 set di impostazioni EDID configurabili
- Generazione di pattern di test interni per test self e sink
- In grado di generare segnali di prova fino a 4K a 60Hz
- Supporto IR bidirezionale su HDBaseT
- Supporta l'alimentazione di 48v PoH (Power over HDBaseT) a ricevitori compatibili (con l'uso del secondo alimentatore opzionale)

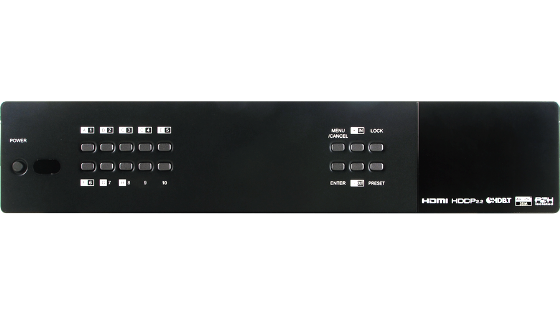

- Controllo tramite controlli del pannello frontale, Ethernet (Telnet e WebGUI), RS-232 e telecomando IR
- Design montato su rack 2U
