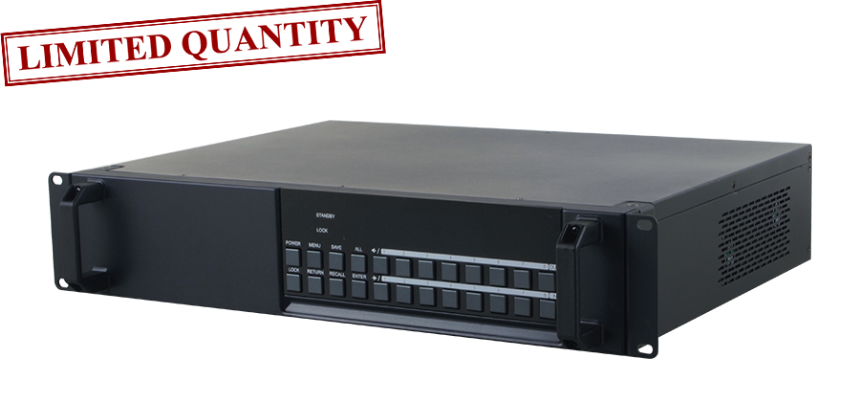

CMSI-88
8×8 Modular Matrix
La matrice modulare 8 per 8 è progettata per consentire la commutazione e la distribuzione di un massimo di 8 dispositivi sorgente su un massimo di 8 display collegati, direttamente tramite HDMI, DVI o tramite uscite CAT5e / 6/7 a ricevitori compatibili, fornendo opzioni di controllo (dipendente sulla configurazione del modulo). Fornendo livelli di flessibilità senza pari, con un design modulare avanzato, questi modelli possono essere configurati in un'ampia varietà di combinazioni che consentono agli utenti di personalizzare Matrix in base alle proprie esigenze semplicemente aggiungendo o rimuovendo i moduli di input o output come richiesto. Inoltre, questa matrice presenta anche il controllo IP che consente agli utenti di accedere e controllare la matrice in remoto e offre anche opzioni aggiuntive per l'integrazione di sistemi di controllo di terze parti.
Caratteristiche
- Conforme a HDMI, HDCP 1.1 e DVI 1.0
- Moduli di ingresso e uscita intercambiabili
- I tipi di modulo di ingresso e uscita possono essere miscelati con tipi di connessione HDMI, DVI, CAT5e / 6/7 e VGA (solo ingresso)
- Supporta una vasta gamma di risoluzioni per PC e HDTV da VGA a WUXGA e da 480i a 1080p e 4K2K @ 24/25/30
- Supporta il pass-through di LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus e DTS-HD Master Audio

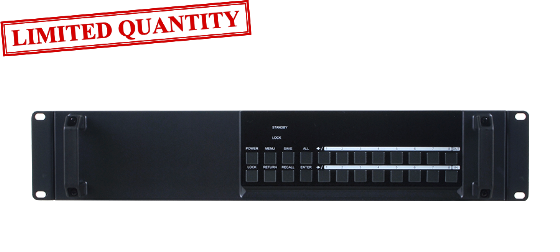

- Supporta il controllo della matrice tramite controlli su pannello, RS-232, Telnet e WebGUI
- Supporta 8 impostazioni predefinite disponibili
- Supporta 3 modalità EDID: standard, dinamica e manuale
- Supporta lunghezze di ingresso e uscita del cavo HDMI fino a 15 m per lato (risoluzione 1080p @ 8 bit), 10 m (risoluzione 1080p @ 12 bit) o 5 m (risoluzione 4K2K @ 30)
- Supporta cavi di ingresso e uscita CAT5e / 6/7 lunghi fino a 100 m (risoluzione 1080p @ 8 bit / 12 bit) o 70 m (risoluzione 4K2K @ 30) in base alle capacità della scheda
- La convergenza HDBaseT 5Play ™ supporta video HD, audio HD, PoC, Ethernet e controllo IR / RS-232
- La convergenza HDBaseT 4Play supporta video HD, audio HD, PoC e controllo IR / RS-232
- La convergenza HDBaseT 3Play supporta video HD, audio HD e controllo IR / RS-232
Specifiche tecniche

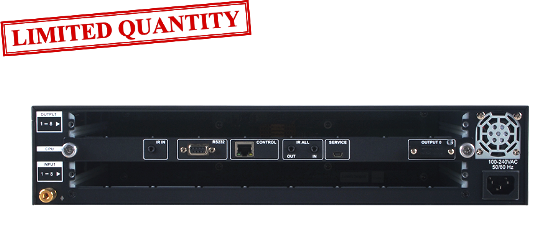

Ingressi
- 8x HDMI [8x AV e dati non compressi]
- 1x DE-9 [1x dati RS-232]
- 1x RJ-45 [1x controllo IP]
- 1x USB Mini-B [1x SERVICE Propriety Data]
- 1x 3,5 mm [1x ricevitore a infrarossi]
- 1x 3.5mm [1x ALL Infrared Receiver]
- 8x HDMI [8x AV e dati non compressi]
- 1x 3,5mm [1x ALL Infrared Emitter]
